產品介紹
近幾年來，隨著金屬包裝材料的不斷發展和工業廢材的堆積使得大型進行廢料的加工變的日益棘手，以金屬粉碎機為首的粉碎系列產品已變的不能滿足用戶的實際需要，在此條件下如何有效地回收使用過后的廢料已成了眾多生產廣家待解決的問題，對此河南萬邦機械抓住機遇生產的金屬撕碎機系列產品滿足了市場的這一需要取得了客戶的信賴，我公司金屬撕碎機系列產品主要分為雙軸金屬撕碎機、四軸撕碎機和多軸撕碎機。該類設備主要用于各類廢舊金屬的粗碎加工作業尤其對于大型空體金屬桶、罐類加工效果最為明顯，在設備配套上可用于對汽車外殼、汽油桶、自行車、摩托車、電動車的粗破分解。
結構原理

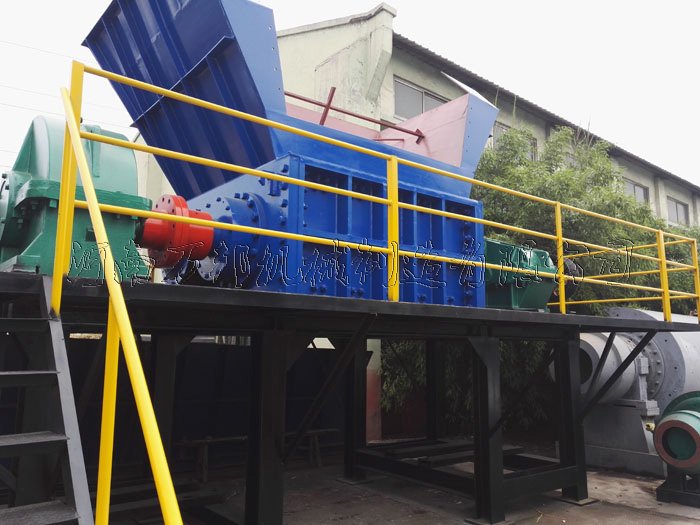

金屬撕碎機在設備生產設計中常用的有雙軸金屬撕碎機和四軸金屬撕碎機，該機在工作過程中通過與電動機相連的減速機將動力穩定的傳入主軸，在主軸的牽引下通過固定于主軸上的撕碎機刀片將進入金屬撕碎機機腔內的廢舊金屬進行卡緊，在刀片卡位的不斷下壓過程中物料被卷入兩軸縫隙，通過雙軸的撕扯作用使物料達到破碎效果，經過破碎后的物料通常呈現條狀或片狀由設備底部濾出經過傳送帶傳送進入料對供其它設備集中處理或直接收集。 河南萬邦機械金屬撕碎機組成：1、金屬撕碎機專用動定刀片

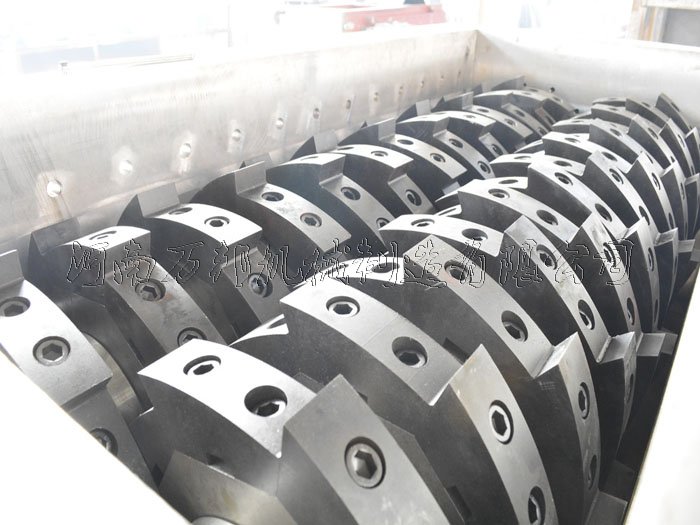

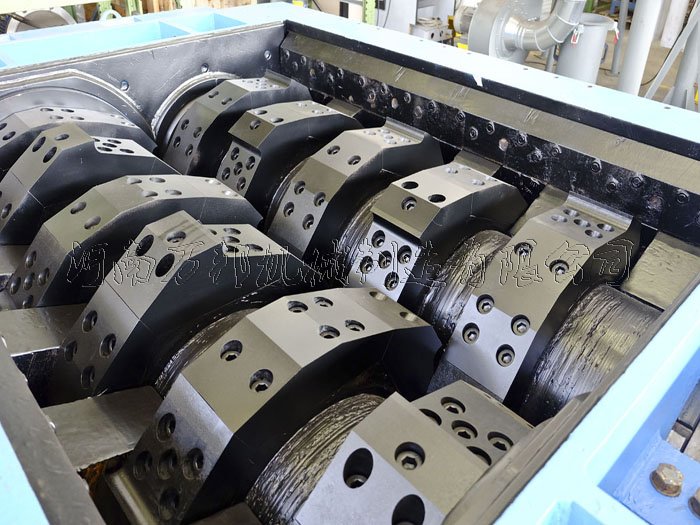

撕碎機刀片分為定刀和動刀，定刀通過內部六邊形卡位孔固定于撕碎機主軸上對物料進行破碎加工。
2、金屬撕碎機主軸
正六邊形界面軸，通過軸承和聯軸器與減速機鏈接。
3、金屬撕碎機機箱
主要為軸承的安裝及主軸的固定提供支撐，同時為四軸或雙軸的聯動破碎提供較為封閉的空間。
4、金屬撕碎機軸承
通過內部承壓圓柱減少主軸轉動過程中的摩擦力，從而減少扭矩損耗。
5、減速機
通過減速機調整電機輸出轉速，同時減少主軸沖擊帶來的電機損壞，增大主軸扭矩。
5、支撐架、主機體、電機、料斗、配電柜、電磁換向閥、等控制和其它附件。
工作視頻
技術參數
|
型號
|
功率 |
轉速(r/min) |
產量 |
刀盤數
|
刀盤直徑 |
減速機
|
長寬高 |
|---|---|---|---|---|---|---|---|
|
WB400SQ
|
4-11*2
|
12-25
|
0.5-1
|
依據刀盤厚度Y=L/T Y 刀盤數量 L 型號 T刀盤厚度 |
φ200
|
250*2
|
1.8*1.5*1.6
|
|
WB600SQ
|
4-15*2
|
10-24
|
2-3
|
φ200
|
350*2
|
2.6*2*1.9
|
|
|
WB800SQ
|
4-22*2
|
10-24
|
3-4
|
φ360
|
500*2
|
2.8*2*1.9
|
|
|
WB1000SQ
|
6-30*2
|
8-22
|
4-5
|
φ400
|
600*2
|
3*2*1.9
|
|
|
WB1200SQ
|
6-37*2
|
8-22
|
6-10
|
φ450
|
650*2
|
3.4*2.2*2.2
|
|
|
WB1400SQ
|
6-45*2
|
8-24
|
8-12
|
φ520
|
750*2
|
4*3*2.4
|
|
|
WB1600SQ
|
6-55*2
|
8-24
|
10-18
|
φ560
|
750*2
|
5*3*2.4
|
|
|
WB1900SQ
|
6-75*2
|
6-20
|
14-22
|
φ650
|
800*2
|
6*3.5*2.5
|
|
|
WB2200SQ
|
6-110*2
|
6-20
|
18-26
|
φ750
|
850*2
|
7.5*4*4.5
|
